(en waarom het géén toverstok, maar bijna wel is)
Iedereen heeft het erover. “We moeten even scannen.”
Alsof het een knopje is: klik – model klaar.
Nou… mooi niet.
3D-scannen is geen Harry Potter-magie, geen “app op je iPhone” en zeker geen weekendhobby.
Wat is het nou echt – en kun je het zelf of is het beter om het werk uit te besteden?
3D-scannen in één zin

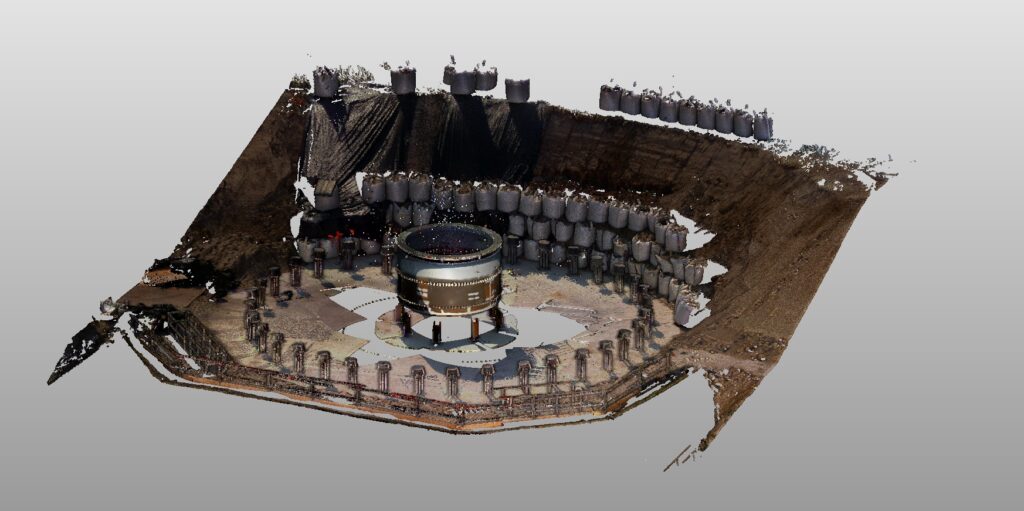

Je vangt miljoenen puntjes van de werkelijkheid en slaat ze op als een digitale kopie.
Elk punt heeft een exacte positie in de ruimte – x, y, z – en samen vormen ze een puntenwolk.
Zo’n wolk is geen foto, geen tekening, maar pure geometrie: een 3D-handtekening van wat er écht is.
Of het nou gaat om een fabriekshal, kraanbaan, machinekamer of monumentaal pand – met 3D-scannen kun je alles in kaart brengen. En brengt je ook echt alles in beeld ook dingen die je niet hoeft of wil zien.
Hoe doe je dat?
Er zijn meerdere manieren om dat te doen. En ja, die hebben allemaal hun eigen “persoonlijkheid” (lees: hakken en oogen).
De belangrijkste 3D-scantechnieken

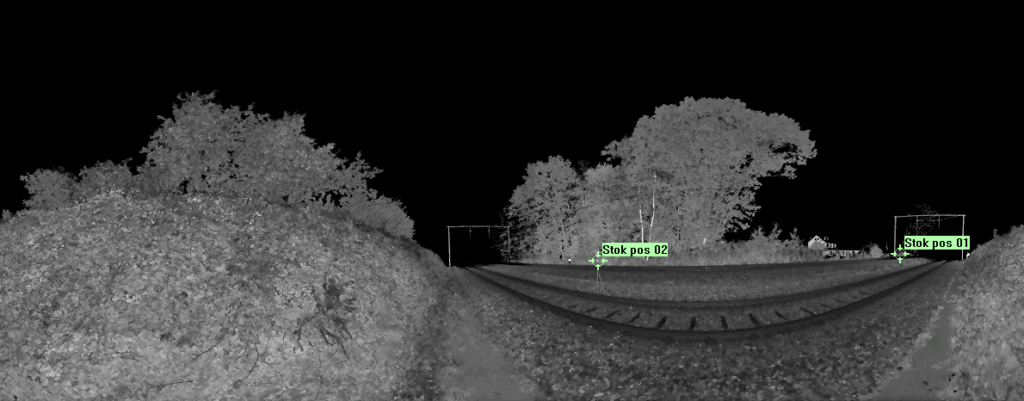

1. Laser scanning (LiDAR)
De klassieker. De scanner schiet lasers de wereld in en meet hoelang het duurt tot ze terugkomen.
Zo weet hij exact hoe ver iets is – tot op een paar tienden van een millimeter.
Varianten:
- Terrestrisch (TLS): op statief, voor gebouwen, hallen.

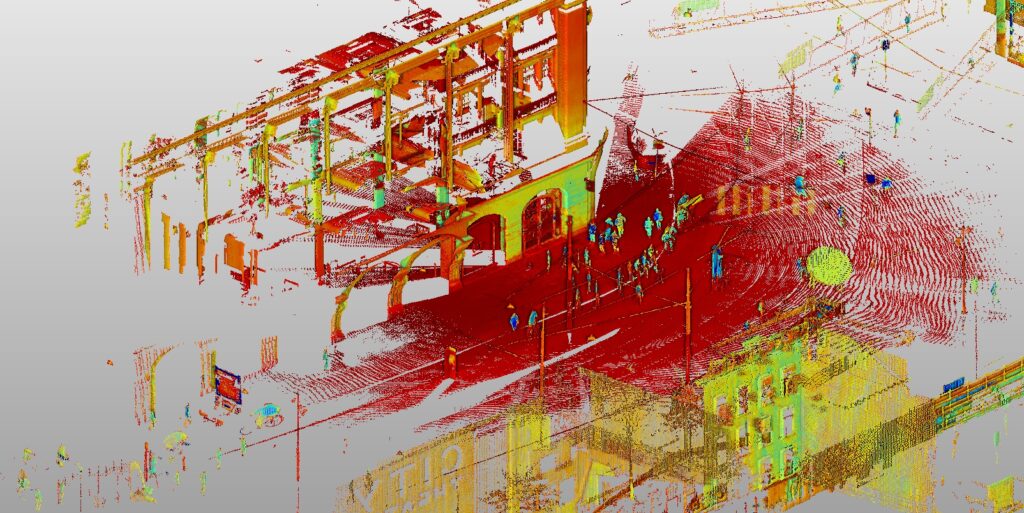

- Mobiel (MLS): op trolley, auto of robot – handig als je 80 meter kraanbaan moet scannen.
- Aerial (ALS): op drone of vliegtuig, voor dijken, havens en scheepswerven.
Kortom: het meetlint van licht.
Razendsnel, superscherp en eerlijker dan welke bouwtekening dan ook.
2. Fotogrammetrie
Klinkt duur, is eigenlijk “3D uit foto’s”. Je maakt honderden foto’s vanuit verschillende hoeken. Software vergelijkt de overlap en berekent diepte.
Het resultaat? Een kleurig 3D-model. Mooi voor gevels, terrein en visualisaties — maar minder geschikt voor millimeterwerk.
Vergelijk het met puzzelen met 10.000 foto’s.
Mooi als kunstwerk, maar gebruik het niet om je kraanbaan uit te lijnen.

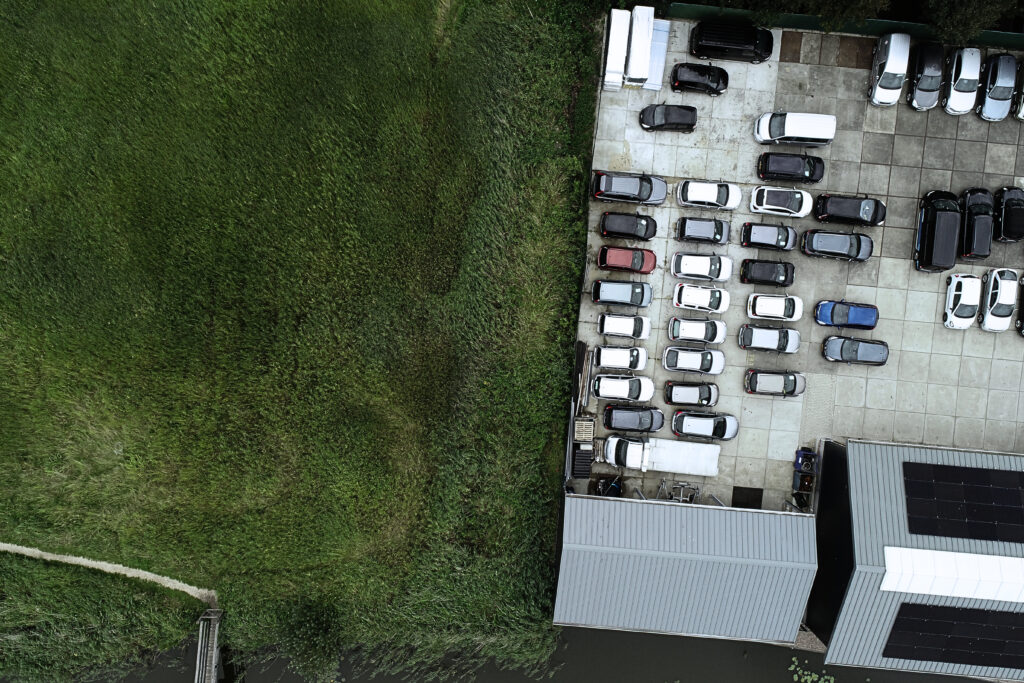

3. Drone-scanning
De luchtmacht van het scannen.
Een drone met LiDAR of fotocamera legt in één vlucht hele gebieden vast: havens, werven, grote bouwplaatsen.
Perfect voor overzicht en volume – niet voor detail.
(De drone ziet dat er een gebouw staat, maar niet dat je bout M8 mist.)
4. Structured Light / White Light Scanning
Lichtpatronen worden op een object geprojecteerd, een camera meet hoe ze vervormen.
Dat levert supernauwkeurige modellen op (submillimeter!).
Ideaal voor kleine onderdelen, scheepscomponenten of reverse engineering.
Maar buiten in de zon? Vergeet het maar. Deze scanner is net een vampier.
5. Handheld Scanning
Alsof je met een stofzuiger de werkelijkheid opzuigt.
Je loopt rond met een draagbare scanner die zelf zijn positie bepaalt via sensoren (IMU) en lasers.
Handig in smalle machinekamers, trappenhuizen of onder dek.
Maar je moet weten wat je doet — een verkeerde beweging, en je hebt een Picasso in plaats van een scan.
6. Hydro-scanning (onder water)
Ja, zelfs wat we niet kunnen zien, kunnen we scannen.
Met sonar of lasers meten we onder water de vorm van een scheepsromp, kade of dok.
Een soort echografie, maar dan voor staal.
Zonder flauwe grapjes: ongelooflijk wat je daar allemaal vindt.
Waarom zou je überhaupt scannen?
Omdat “ongeveer” in de bouw, industrie en scheepvaart
de duurste fout is die je kunt maken.
3D-scannen laat je:
- zien wat er écht is, niet wat er op tekening staat.
- clashes voorkomen vóórdat ze gebeuren.
- prefab delen perfect laten passen.
- onderhoud plannen met echte maatvoering, niet giswerk.
Of in gewone mensentaal:
scannen = geld besparen zonder dat je hoeft te onderhandelen.
Wat gebeurt er na het scannen?
Een scan is pas het begin.
Daarna volgt het modeleren, analyseren, registreren, combineren, coördineren —
oftewel: het moment waarop de magie begint te lijken op werk.
De ruwe puntenwolk wordt verwerkt tot een:
- 3D-model (BIM, CAD, Revit, SolidWorks, whatever your poison)

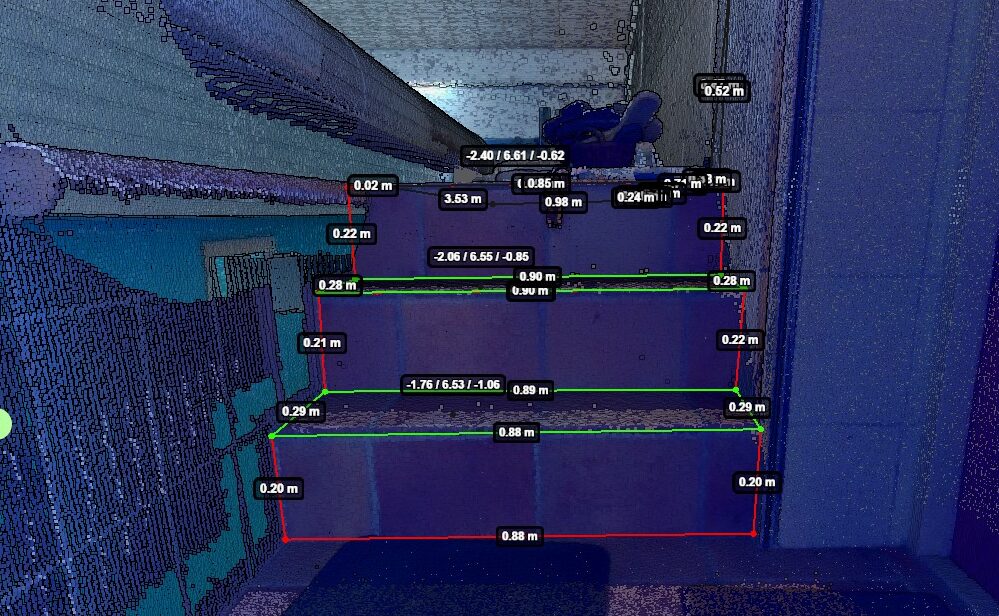

- meetrapport (hoe recht, hoe krom, hoe verdomd scheef)
- digitale twin (een virtuele kopie van je project voor beheer en onderhoud)
Maar let op…
Iedereen kan een scan maken.
Niet iedereen weet wat hij scant, waarvoor en hoe nauwkeurig het moet zijn.
Dat is het verschil tussen een wolk vol data
en een wolk vol ellende.
Samenvatting voor wie tot hier heeft gescrold
3D-scannen is:
- het meten van de werkelijkheid met licht, beeld of geluid,
- het vertalen naar bruikbare 3D-data,
- en het verschil tussen gokken en weten.
Of, zoals wij het zeggen:
“We meten niet omdat het moet.
We meten omdat het anders misgaat.”
En de toekomst?
De toekomst van 3D-scannen is slim.
AI die automatisch buizen, muren of leidingen herkent.
Modellen die direct koppelen aan onderhoudsplannen.
En scanners die kleiner, sneller, en bijna net zo eigenwijs zijn als hun operator.
Maar wat hetzelfde blijft?
Dat je het beter laat doen door mensen die weten wat ze doen —
met geduld, koffie, en een lichte neiging tot perfectionisme.
